पुलों के लिए वेलोसिटी लॉक{{0}अप डिवाइस (एलयूडी) और वेलोसिटी लॉक{{1}अप बियरिंग (वीएलबी)

वेलोसिटी लॉक अप डिवाइस (एलयूडी/एलयूडी) और वेलोसिटी लॉक अप बियरिंग (वीएलबी) लुज़ेटेक द्वारा विकसित नवीन निष्क्रिय भूकंपीय सुरक्षा उत्पाद हैं, जो भूकंपीय क्षेत्रों, उच्च पवन क्षेत्रों या महत्वपूर्ण वाहन ब्रेकिंग बलों वाले परिदृश्यों में पुलों और बड़े पैमाने पर निर्माण परियोजनाओं के लिए विशेष हैं।

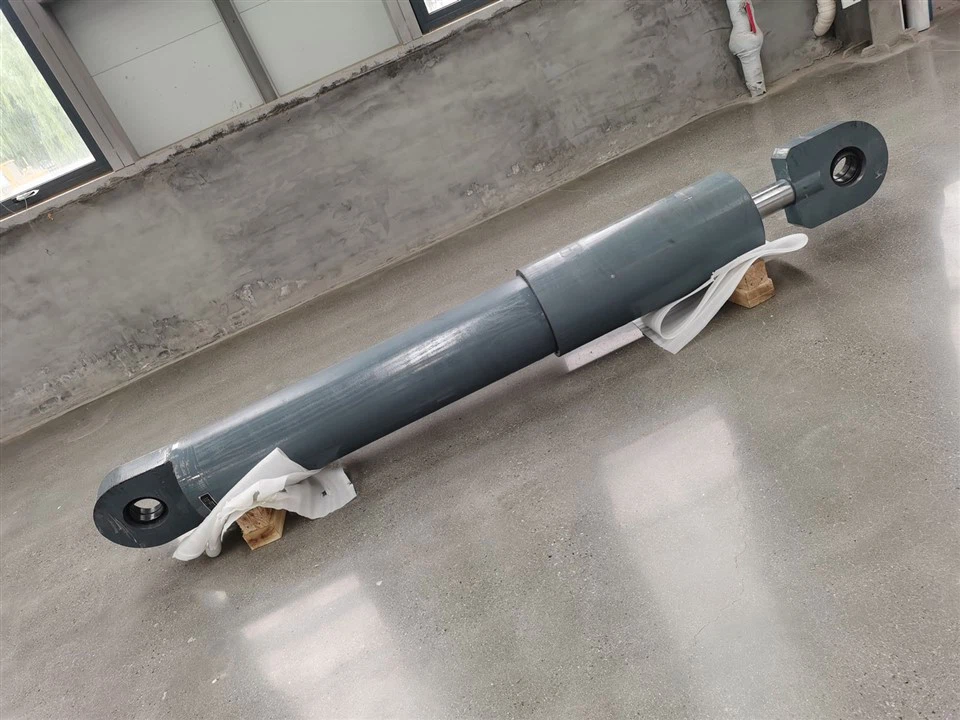

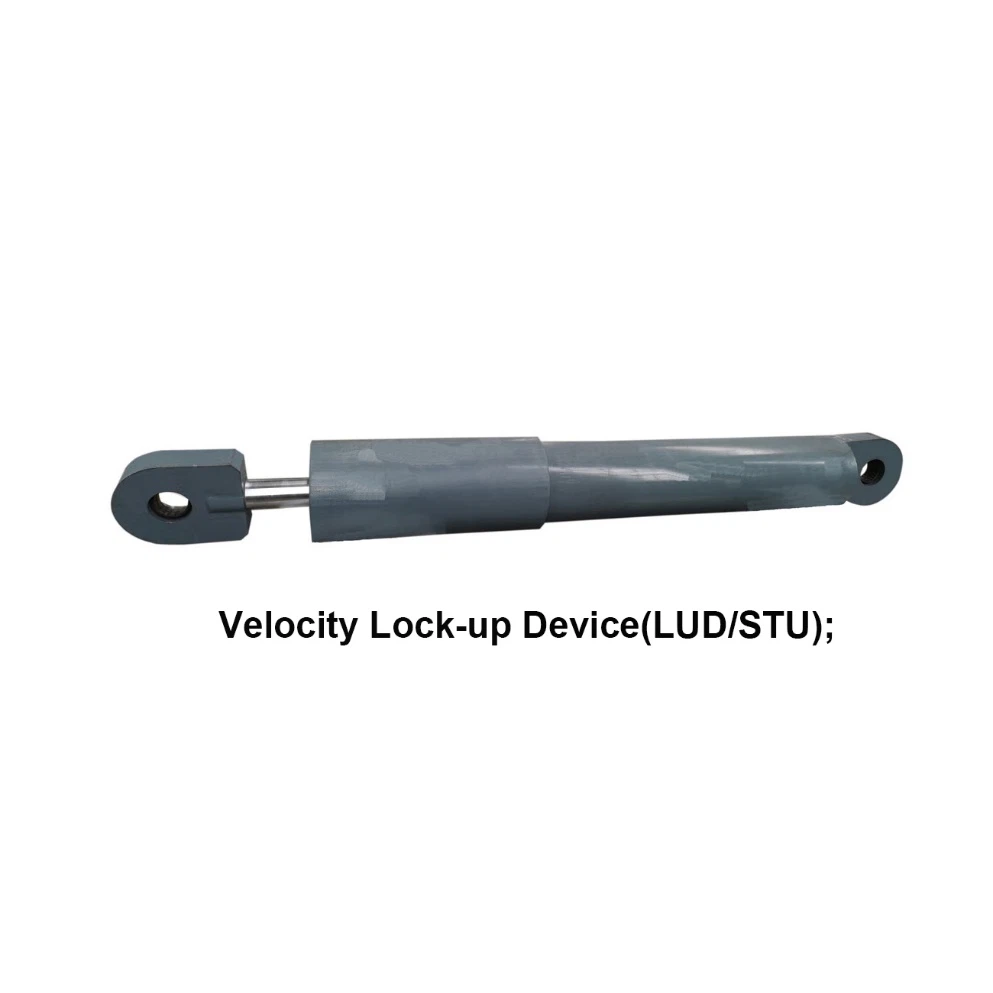

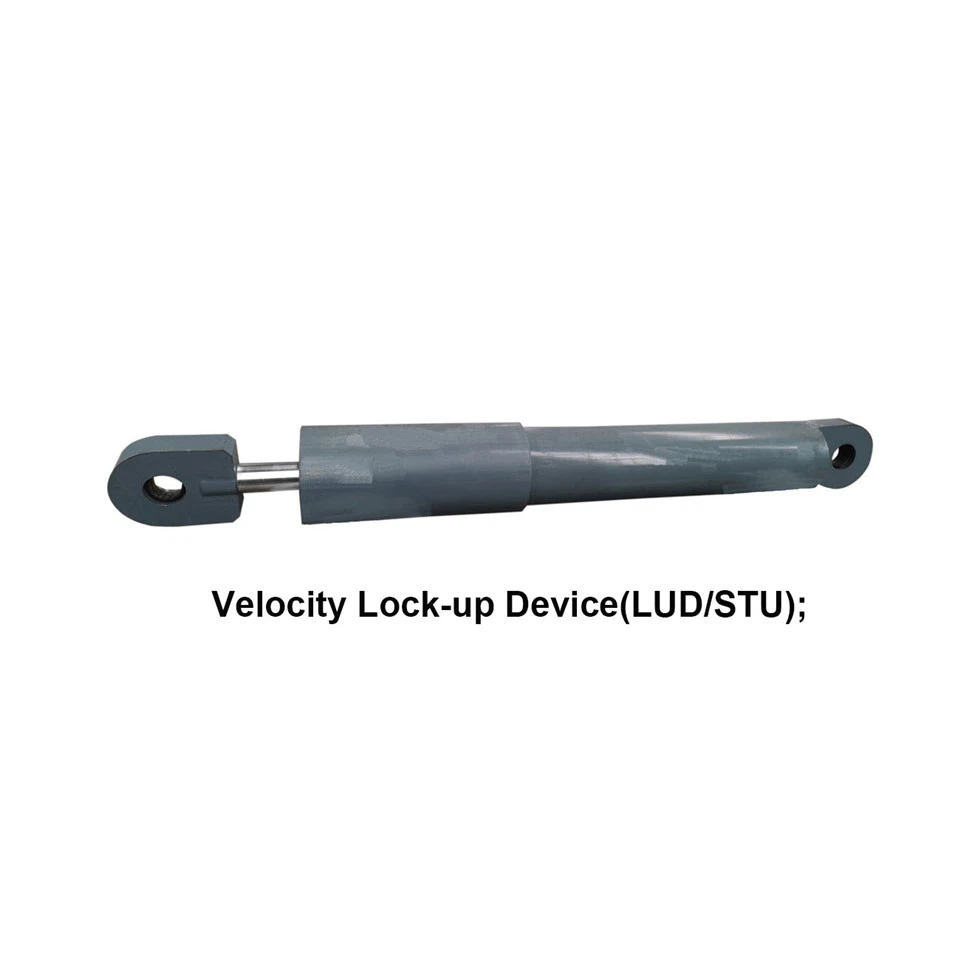

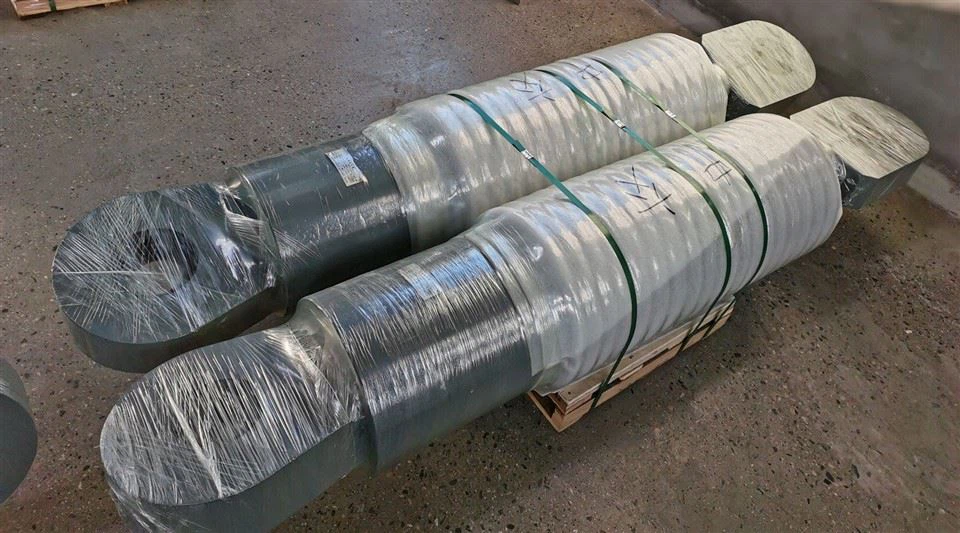

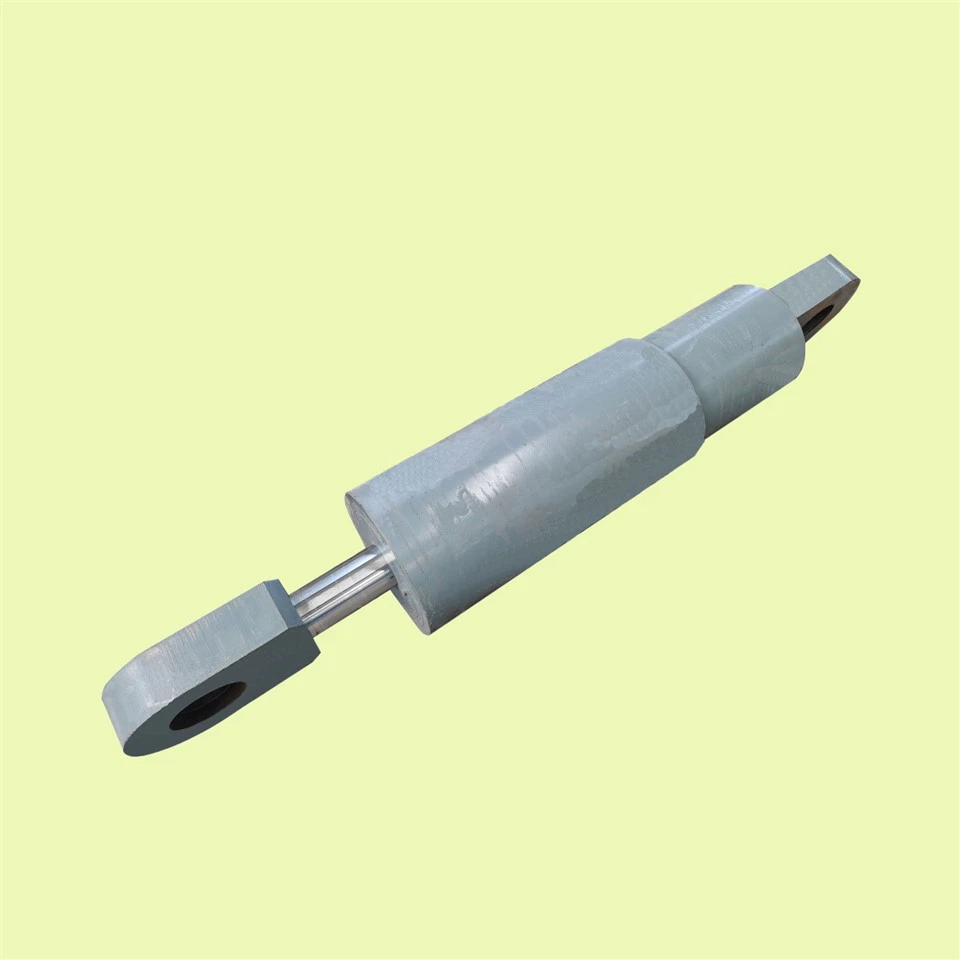

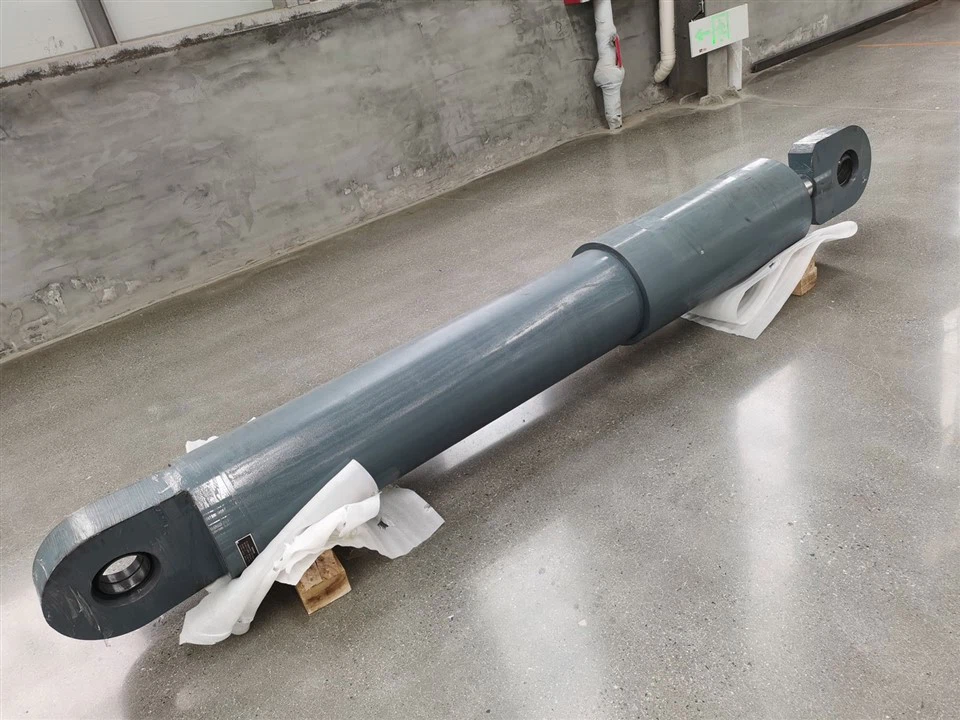

डिवाइस को लॉक करेंया शॉक ट्रांसमिशन यूनिट (एसटीयू) एक तेल सिलेंडर प्रकार का भूकंपरोधी उपकरण है जिसका उपयोग मुख्य रूप से पुलों और बड़े पैमाने की इमारतों में किया जाता है ताकि भूकंप और आपातकालीन ब्रेकिंग जैसे अचानक प्रभाव भार का विरोध किया जा सके। इसका मुख्य कार्य एक गतिशील लॉकिंग तंत्र के माध्यम से संरचनात्मक बलों को समन्वयित करना है: यह पुलों को दैनिक परिस्थितियों में स्वतंत्र रूप से विस्तार और अनुबंध करने की अनुमति देता है, जबकि अचानक कंपन के दौरान तेजी से खंभे और पुल डेक को लॉक करता है, जिससे कई खंभे संयुक्त रूप से अनुदैर्ध्य भार साझा करने में सक्षम होते हैं। उपकरण एक उच्च चिपचिपाहट वाले सिलिकॉन रेजिन माध्यम से भरा होता है, जिसमें रिवर्स थिक्सोट्रॉपी होता है, जो सामान्य परिस्थितियों में मामूली विस्थापन के अनुकूल होने के लिए धीरे-धीरे बहता है, और इसकी चिपचिपाहट उच्च गति प्रभाव पर तरल पदार्थ को लगभग ठोस बनाने के लिए बढ़ती है, जिससे तात्कालिक पिस्टन लॉकिंग प्राप्त होती है। मुख्य बॉडी का निर्माण उच्च {9}शक्ति संक्षारण प्रतिरोधी स्टेनलेस स्टील और मिश्र धातु स्टील से किया गया है, जिसमें सिलिकॉन राल की विशेषताओं के लिए अनुकूलित सीलिंग संरचना है। इसकी सेवा का जीवन सीलिंग घटकों की उम्र बढ़ने और सामग्री के क्षरण के कारण सीमित है। स्थापना के दौरान, यह सुनिश्चित करना महत्वपूर्ण है कि अक्ष पुल विरूपण की दिशा के साथ संरेखित हो, और समायोजन उपकरणों को स्थापना त्रुटियों को समायोजित करने के लिए कॉन्फ़िगर किया जाना चाहिए - उदाहरण के लिए, लंबाई समायोजन फ्रेम, वैक्यूम सिलेंडर और पिन छेद कनेक्शन तंत्र के माध्यम से प्राप्त किया जा सकता है।

वेलोसिटी लॉक अप बियरिंग एक नए प्रकार का भूकंपीय बियरिंग है जो एलयूडी को मानक चल बियरिंग्स (पॉट रबर बियरिंग्स या गोलाकार स्टील बियरिंग्स) के साथ कुशलतापूर्वक जोड़ता है। यह भूकंपीय क्षेत्रों में पुलों और अन्य बड़े पैमाने पर निर्माण परियोजनाओं के साथ-साथ तेज हवाओं और महत्वपूर्ण वाहन ब्रेकिंग बलों वाले वातावरण के लिए उपयुक्त है। वीएलबी प्रभावी ढंग से ऊर्ध्वाधर और क्षैतिज भार सहन करता है; इसकी विशिष्ट विशेषता यह है कि LUD भूकंप या ब्रेकिंग बलों के तहत लॉक हो जाता है, बेयरिंग के ऊपरी और निचले हिस्सों के बीच सापेक्ष गति को प्रतिबंधित करता है, और चल और स्थिर दोनों पियर्स को क्षैतिज बलों को संयुक्त रूप से साझा करने में सक्षम बनाता है। वीएलबी परियोजना लागत को कम करता है, उत्कृष्ट स्थायित्व प्रदान करता है, और सुविधाजनक स्थापना, निरीक्षण और प्रतिस्थापन की सुविधा प्रदान करता है।

दोनों उत्पाद गति ट्रिगर स्टेट स्विचिंग के आधार पर संचालित होते हैं, सिलिकॉन को डैम्पिंग माध्यम के रूप में और अंत कैप, सिलिकॉन तेल, सिलेंडर बैरल और सीलिंग सिस्टम सहित मुख्य घटकों के साथ:

सामान्य स्थितियाँ: गर्डर के रेंगने या तापमान में बदलाव से गर्डर और पियर कैप के बीच सापेक्ष गति धीमी हो जाती है, जिससे पिस्टन सिलेंडर के भीतर धीरे-धीरे चलता है। सिलिकॉन पिस्टन द्वारा अलग किए गए एक कक्ष से दूसरे कक्ष में धीरे-धीरे प्रवाहित होता है, जिसके परिणामस्वरूप पिस्टन रॉड पर न्यूनतम प्रतिक्रिया बल होता है।

भूकंपीय/ब्रेकिंग स्थितियाँ: जब सिलेंडर के विरुद्ध पिस्टन की सापेक्ष गति गति एलयूडी की डिजाइन गति से अधिक हो जाती है, तो सिलिकॉन कक्षों के बीच तुरंत प्रवाह नहीं कर पाता है या बेहद धीमी गति से चलता है। इस बिंदु पर, पिस्टन की गति रुक ​​जाती है या काफी धीमी हो जाती है, जिससे LUD लॉक हो जाता है, और पिस्टन रॉड पर प्रतिक्रिया बल डिज़ाइन क्षैतिज भार से अधिक हो जाता है। पारंपरिक द्रव डैम्पर्स के विपरीत, एलयूडी ऊर्जा अपव्यय और सदमे अवशोषण को प्राथमिकता नहीं देता है; इसका प्राथमिक कार्य बल वितरण और संचरण है। भूकंप या तेज हवाओं के दौरान, एलयूडी या वीएलबी लॉक हो जाता है और एक कठोर कनेक्शन के रूप में कार्य करता है, जिससे यह सुनिश्चित होता है कि भूकंपीय सुरक्षा प्रभाव प्राप्त करने के लिए क्षैतिज बलों को कई खंभों पर समान रूप से वितरित किया जाता है।

3.1 मुख्य प्रदर्शन पैरामीटर

3.2 उत्पाद चयन दिशानिर्देश

चुननावी एल बीयदि लॉकिंग बल F 4000 kN से कम या उसके बराबर है या स्थापना स्थान सीमित है।

चुननालूदयदि 4000 केएन <एफ 20000 केएन से कम या उसके बराबर है और स्थापना स्थान पर्याप्त है।

इस उत्पाद ने शंघाई टोंगजी कंस्ट्रक्शन इंजीनियरिंग गुणवत्ता निरीक्षण स्टेशन में कठोर परीक्षण पास किया है, जिसमें शामिल हैं:

5.1,धीमी गति परीक्षण:

2694 के लिए डिज़ाइन लोड का 0.1 गुना लागू करें: वेलोसिटी लॉक अप डिवाइस (एलयूडी) 0.01856 मिमी/सेकेंड की गति पर 50.003 मिमी विस्थापित करता है, जो 0.01 मिमी/सेकेंड से अधिक होने की निरीक्षण आवश्यकता को पूरा करता है।

फिर 5245s के लिए विपरीत दिशा में डिज़ाइन लोड का 0.1 गुना लागू करें: LUD 0.019296mm/s की गति पर 101.2116mm विस्थापित करता है, जो 0.01mm/s से अधिक होने की निरीक्षण आवश्यकता को पूरा करता है।

फिर 3311s के लिए विपरीत दिशा में डिज़ाइन लोड का 0.1 गुना फिर से लागू करें: LUD 0.016138mm/s की गति पर 53.4333mm विस्थापित करता है, जो 0.01mm/s से अधिक होने की निरीक्षण आवश्यकता को पूरा करता है।

5.2, प्रभाव परीक्षण:

0 से डिज़ाइन बल F तक, उत्पाद 5.4017 मिमी विस्थापित करता है; 5s होल्डिंग अवधि के दौरान, विस्थापन 2.7465 मिमी है; F से -F तक विस्थापन 13.2904 मिमी से अधिक नहीं है। सभी निरीक्षण आवश्यकताओं को पूरा करते हैं।

परीक्षण के दौरान उत्पाद में कोई रिसाव, झुकना या क्षति नहीं हुई।

5.3, अधिभार परीक्षण:

0.5 सेकंड से कम समय में डिज़ाइन लोड (1.5F) का 1.5 गुना लागू करें और 5 सेकंड तक रोके रखें; फिर तुरंत 1 सेकंड के भीतर विपरीत दिशा में डिज़ाइन लोड का 1.5 गुना लागू करें और अन्य 5 सेकंड के लिए रोक कर रखें।

उत्पाद में कोई रिसाव, झुकना या क्षति नहीं हुई।

5.4, ​​चक्रीय भार परीक्षण:

0.5 हर्ट्ज की लोडिंग आवृत्ति पर 5 साइनसॉइडल बल चक्र लागू करें। जब लोड डिज़ाइन लोड F तक पहुंचता है, तो विस्थापन 4.9744 मिमी है; जब भार F से -F में बदलता है, तो विस्थापन 13.031 मिमी होता है।

परीक्षण में उत्पाद में कोई रिसाव, झुकना या क्षति नहीं हुई।

पुल: सतत बीम पुल, बस समर्थित बीम पुल, और गैर-फ्लोटिंग पुल सिस्टम जिन्हें संतुलित विरूपण अनुकूलन और भूकंपीय प्रतिरोध की आवश्यकता होती है।

बड़े पैमाने पर इमारतें: भूकंपीय क्षेत्रों या उच्च हवा वाले क्षेत्रों में संरचनाएं जिन्हें क्षैतिज भार पुनर्वितरण की आवश्यकता होती है।

विशेष परियोजनाएँ: महत्वपूर्ण ब्रेकिंग बलों या तापमान से प्रेरित विस्थापन के अधीन बुनियादी ढाँचा।
