इलास्टोमेरिक आइसोलेटर

इलास्टोमेरिक आइसोलेटर्स और बियरिंग्स, इलास्टोमेरिक आइसोलेटर, याइलास्टोमेरिक बियरिंग्ससुपरस्ट्रक्चर और सबस्ट्रक्चर तत्वों के बीच भार और आंदोलनों के हस्तांतरण को नियंत्रित करने के लिए सिविल और ब्रिज इंजीनियरिंग में उपयोग किए जाने वाले आवश्यक संरचनात्मक घटक हैं। उनका मुख्य उद्देश्य उच्च ऊर्ध्वाधर कठोरता को बनाए रखते हुए क्षैतिज दिशा में लचीलापन प्रदान करना है। यह किसी संरचना को अत्यधिक तनाव एकाग्रता के बिना, तापमान प्रेरित विस्तार, रेंगना, सिकुड़न और भूकंपीय विस्थापन को सुरक्षित रूप से समायोजित करने में सक्षम बनाता है।

इलास्टोमेरिक सामग्रियों के उपयोग से {{0}मुख्य रूप से प्राकृतिक रबर (एनआर), क्लोरोप्रीन (सीआर), और एथिलीन{{1}प्रोपलीन{2}डायन मोनोमर (ईपीडीएम){{3}ने पुल और भवन डिजाइन में क्रांति ला दी है। ये पॉलिमर संपीड़न और कतरनी के तहत उच्च लचीलापन, भिगोना और दीर्घकालिक स्थायित्व प्रदर्शित करते हैं। 20वीं सदी के मध्य से,इलास्टोमेरिक बियरिंग्सअपनी सादगी, संक्षारण प्रतिरोध और रखरखाव मुक्त विशेषताओं के कारण धीरे-धीरे धातु बीयरिंगों को बदल दिया गया है।

मेंभूकंपीय अलगाव प्रणाली, इलास्टोमेरिक आइसोलेटर्ससंरचनात्मक कंपन अवधि को बढ़ाने, संचरित त्वरण को कम करने और जमीन की गति के दौरान ऊर्जा को नष्ट करने में महत्वपूर्ण भूमिका निभाते हैं। उनका उपयोग पूरे यूरोप, उत्तरी अमेरिका और जापान में व्यापक रूप से किया जाता है, विशेष रूप से बुनियादी {{1}पृथक अस्पतालों, पुलों और सार्वजनिक भवनों में।

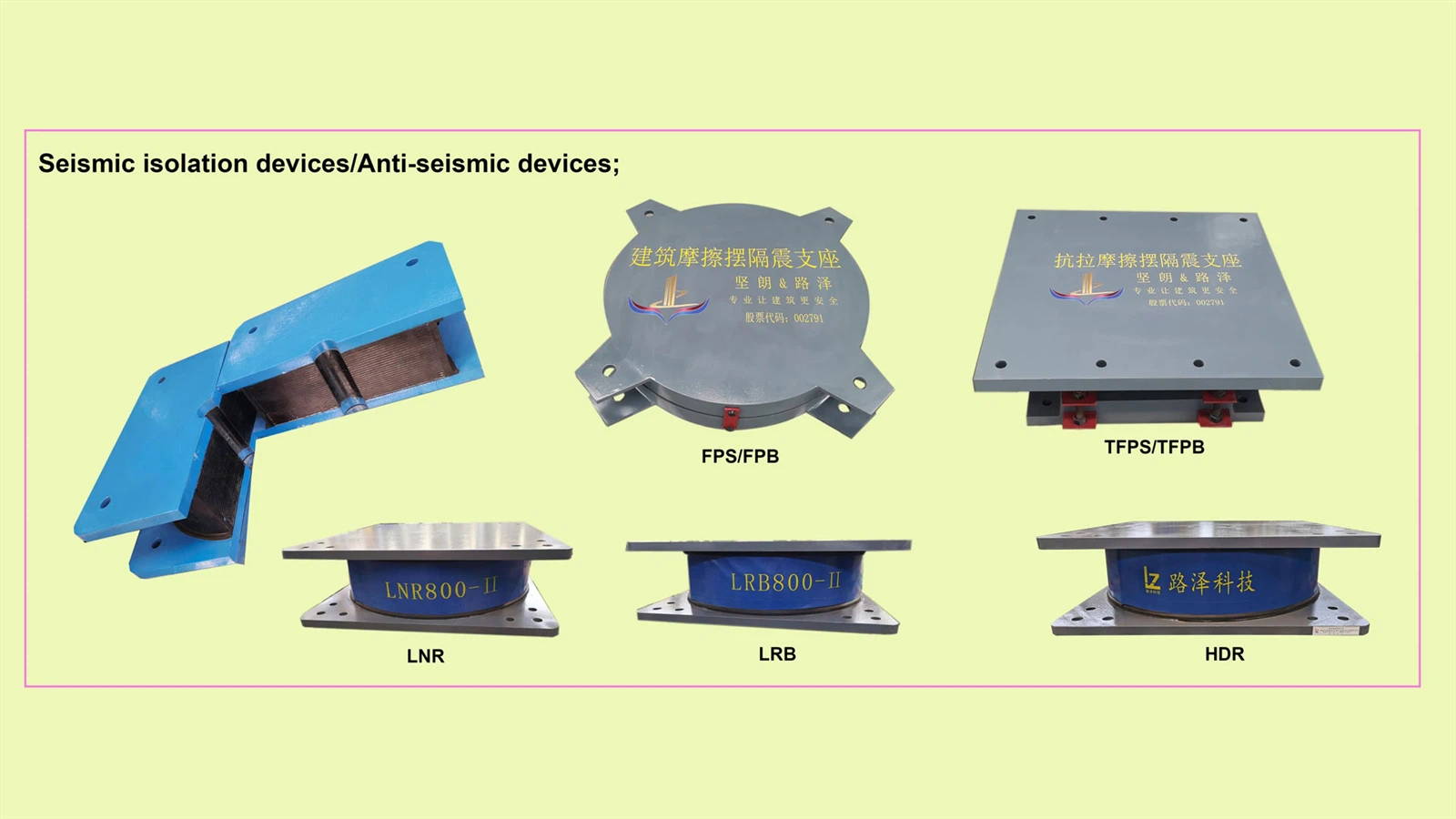

एलएस्टोमेरिक आइसोलेटर्स और बियरिंग्सइन्हें मोटे तौर पर उनकी यांत्रिक विशेषताओं, सामग्री संरचना और कार्यात्मक उद्देश्यों के अनुसार वर्गीकृत किया जा सकता है। प्रमुख प्रकारों में शामिल हैं:

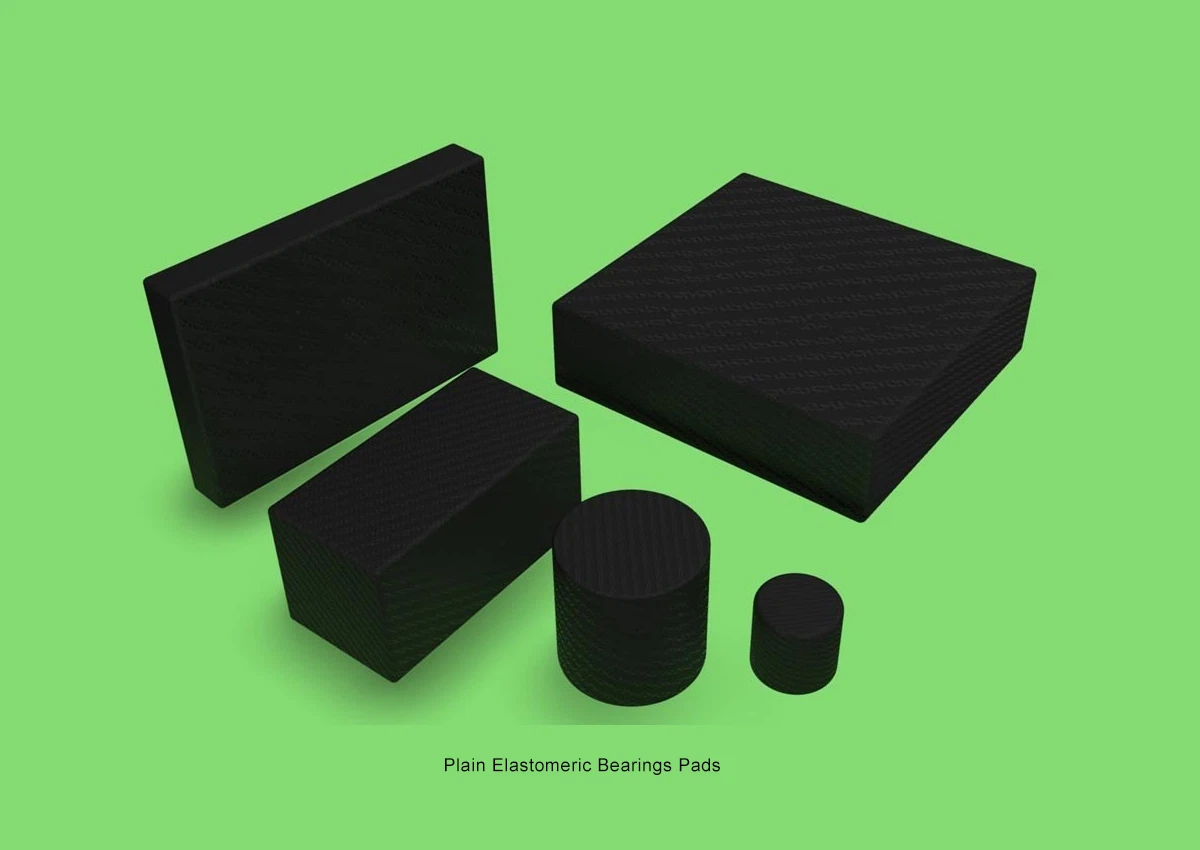

(a) सादा इलास्टोमेरिक बियरिंग्स - बिना किसी अतिरिक्त डंपिंग या स्लाइडिंग तंत्र के केवल रबर और स्टील शिम की वैकल्पिक परतों से युक्त। वे मुख्य रूप से ऊर्ध्वाधर भार का समर्थन करते हुए घूर्णन और छोटे अनुवादों को समायोजित करने के लिए डिज़ाइन किए गए हैं। मध्यम भूकंपीय मांग वाले छोटे {{2}लंबे पुलों और कम ऊंचाई वाली इमारतों के लिए उपयुक्त।
अनुप्रयोग: राजमार्ग और रेलवे पुल, औद्योगिक सुविधाएं, और गैर-भूकंपीय संरचनाएं।

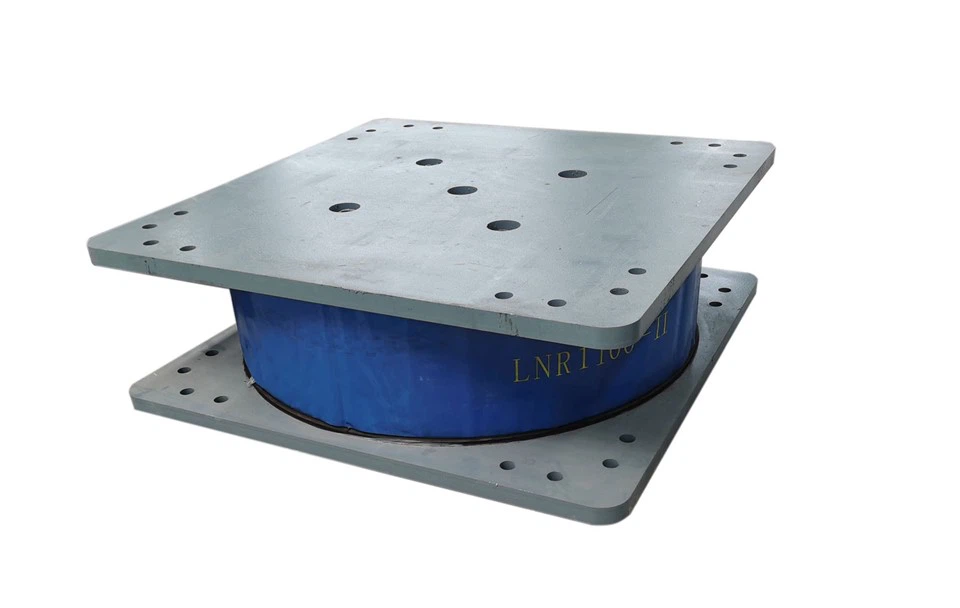

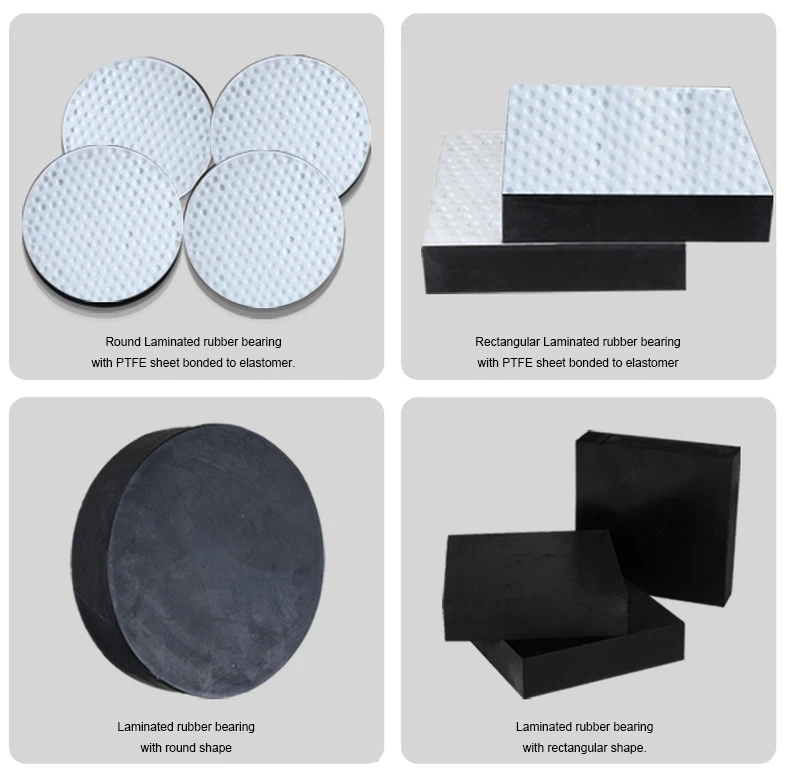

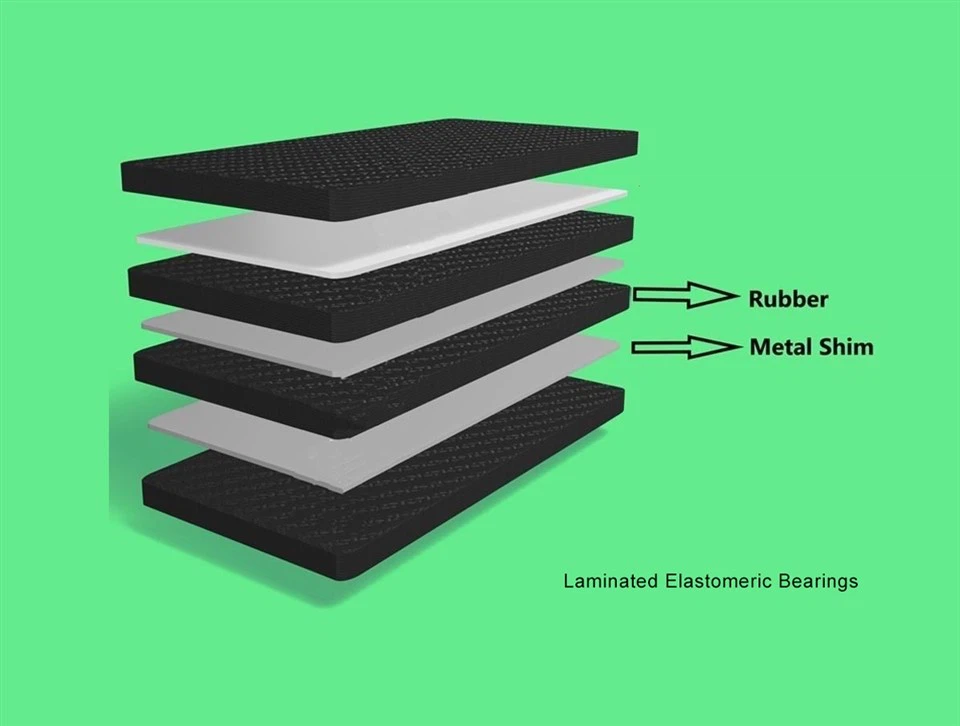

(b) लैमिनेटेड इलास्टोमेरिक बियरिंग्स - उभार को नियंत्रित करने और ऊर्ध्वाधर कठोरता को बढ़ाने के लिए पतली स्टील प्लेटों द्वारा प्रबलित कई रबर परतों की सुविधा। भार क्षमता को बनाए रखते हुए क्षैतिज लचीलापन प्रदान करें, जिससे वे पुल संरचनाओं और औद्योगिक अनुप्रयोगों में सबसे आम विकल्प बन जाएं।

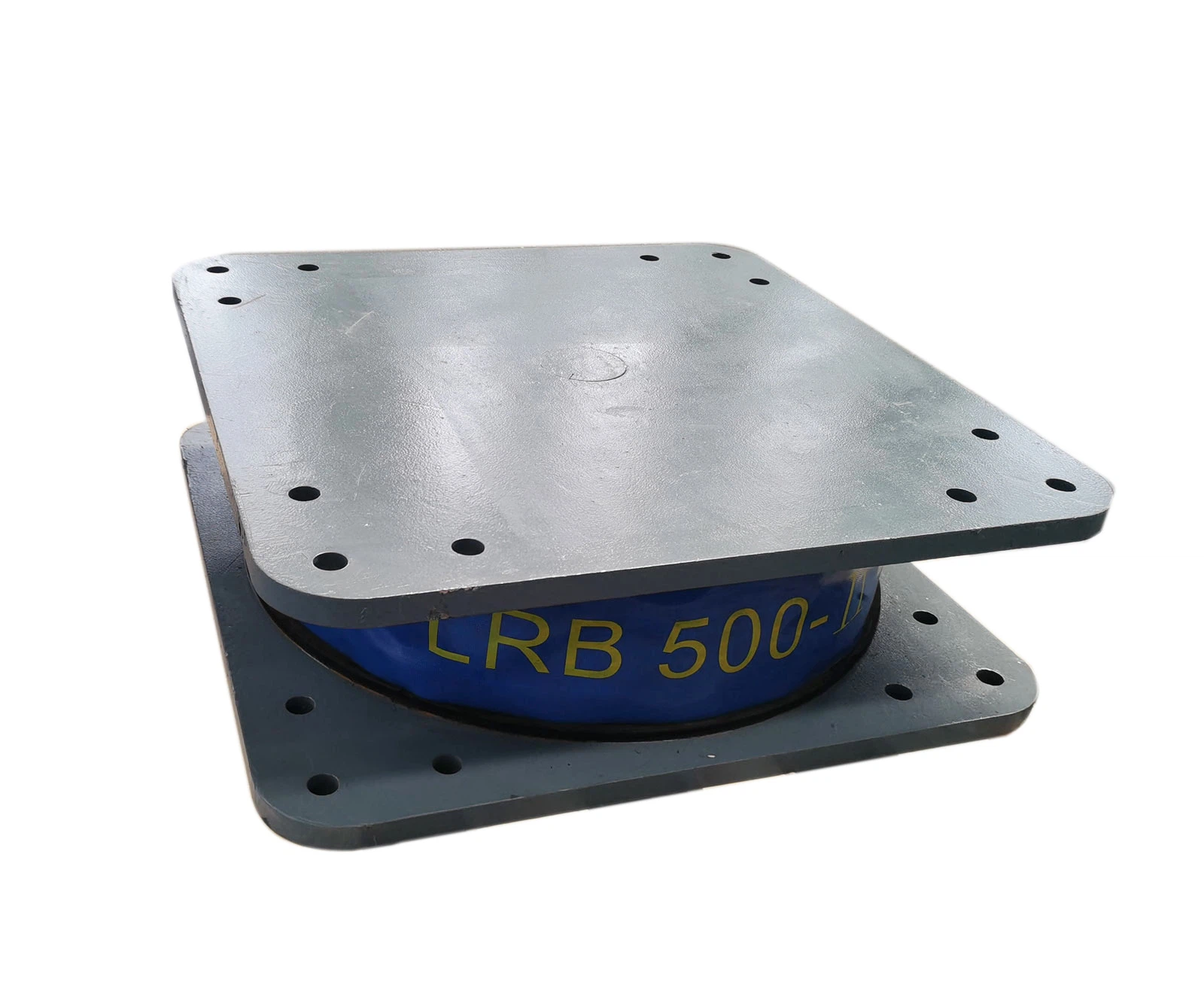

(c) लीड रबर बियरिंग्स (एलआरबी) - शामिल करेंसीसा कोरहिस्टेरेटिक ऊर्जा अपव्यय क्षमता को जोड़ने के लिए इलास्टोमेरिक शरीर में। भूकंप के दौरान सीसा निकलता है, जो महत्वपूर्ण अवमंदन और पुन: केन्द्रित करने की क्षमता प्रदान करता है। में व्यापक रूप से उपयोग किया जाता हैआधार-पृथक इमारतेंऔर लंबे -स्पैन पुल।
अनुप्रयोग:भूकंपीय अलगावपुलों, अस्पतालों, सरकार और आपातकालीन प्रतिक्रिया भवन के लिए।

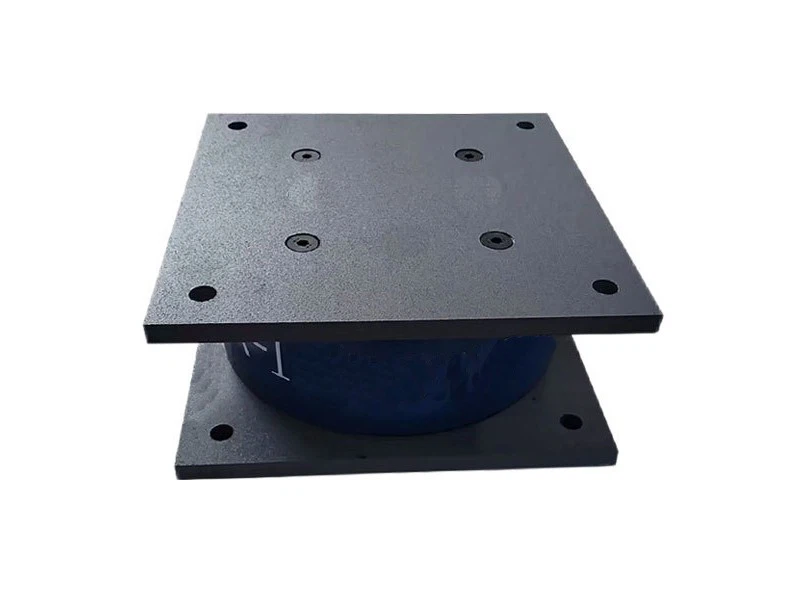

(d) उच्च-डैम्पिंग रबर बियरिंग्स (एचडीआरबी) - आंतरिक भिगोना विशेषताओं के साथ विशेष रूप से मिश्रित रबर सामग्री का उपयोग करें। धातु कोर के बिना संयुक्त कठोरता और ऊर्जा अवशोषण प्रदान करें। रखरखाव मुक्त संचालन और मध्यम ऊर्जा अपव्यय की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श।
लाभ: 10-20% नमी, व्यापक तापमान रेंज के तहत स्थिर यांत्रिक प्रदर्शन।

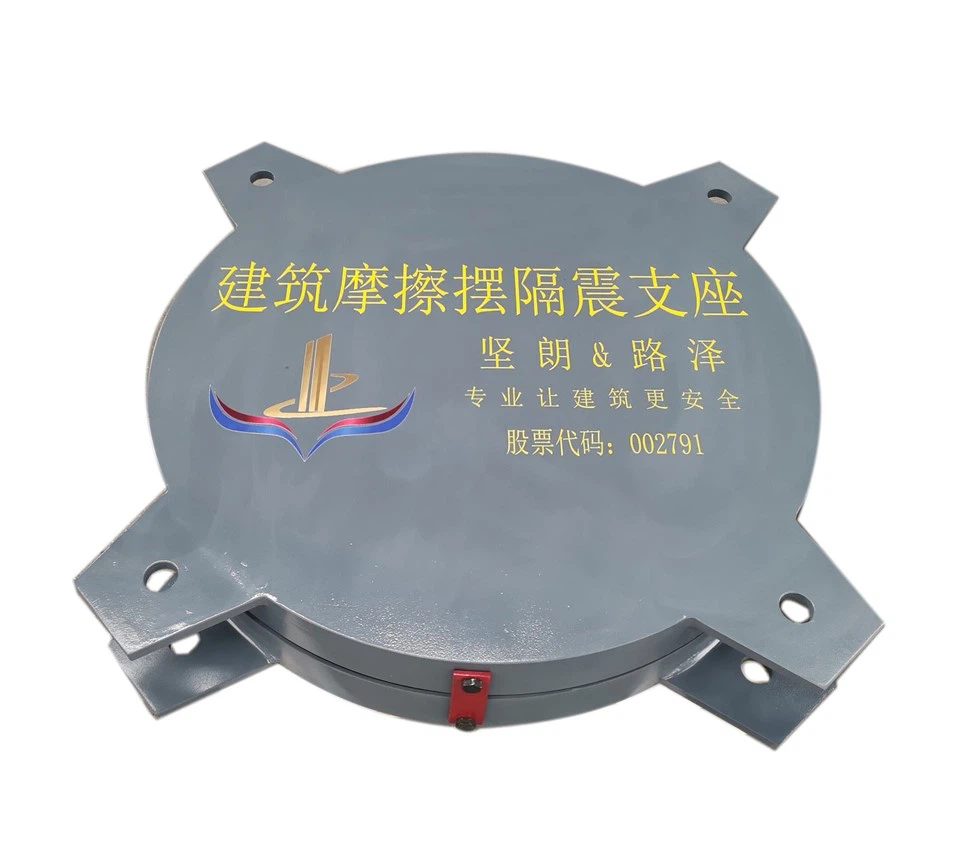

(ई) स्लाइडिंग और हाइब्रिडइलास्टोमेरिक आइसोलेटर्स - कतरनी तनाव को नियंत्रित करते हुए बड़ी विस्थापन क्षमता प्राप्त करने के लिए स्लाइडिंग तत्वों (पीटीएफई या स्टेनलेस स्टील इंटरफ़ेस) को इलास्टोमेरिक परतों के साथ एकीकृत करें। हाइब्रिड आइसोलेटर्स बहु-दिशात्मक अलगाव के लिए घर्षण पेंडुलम सिस्टम और इलास्टोमेरिक लचीलेपन को जोड़ते हैं।
अनुप्रयोग: लंबे {{0}लंबे पुल, औद्योगिक संयंत्र, और अनुरूप भूकंपीय प्रदर्शन की आवश्यकता वाली परियोजनाएं।

के लिए डिज़ाइन उद्देश्यइलास्टोमेरिक आइसोलेटर्सशामिल करना:
- त्वरण प्रतिक्रिया को कम करने के लिए संरचना की प्राकृतिक अवधि को बढ़ाना।
- पर्याप्त ऊर्ध्वाधर कठोरता और क्षैतिज लचीलापन सुनिश्चित करना।
- स्वयं को केंद्रित करने की क्षमता और थकान प्रतिरोध प्रदान करना।

मुख्य डिज़ाइन मापदंडों में शामिल हैं:
- कतरनी मापांक (जी): क्षैतिज कठोरता और विरूपण क्षमता निर्धारित करता है।
- आकार कारक (एस): भारित क्षेत्र और रबर के मुक्त उभरे हुए क्षेत्र का अनुपात, ऊर्ध्वाधर कठोरता को नियंत्रित करता है।
- प्रभावी डंपिंग: प्रति चक्र ऊर्जा अपव्यय को परिभाषित करता है।
- स्वीकार्य कतरनी तनाव: सेवा शर्तों के तहत आम तौर पर 100-125% तक सीमित।
- तापमान और उम्र बढ़ने का प्रतिरोध: दीर्घकालिक स्थिरता सुनिश्चित करता है।

प्रदर्शन सत्यापन में गतिशील परीक्षण जैसे कि कतरनी थकान, उम्र बढ़ना, ओजोन एक्सपोज़र, और EN 15129:2018, AASHTO M251, और JIS K 6251 के अनुसार अंतिम भार क्षमता परीक्षण शामिल हैं।

कई अंतरराष्ट्रीय और क्षेत्रीय मानक इलास्टोमेरिक आइसोलेटर्स और बियरिंग्स के डिजाइन, परीक्षण और गुणवत्ता आश्वासन को नियंत्रित करते हैं:
*एन 15129:2018 – *भूकंपरोधी उपकरण*: यूरोपीय सीई चिह्नित आइसोलेटर्स के लिए डिज़ाइन, प्रदर्शन और परीक्षण आवश्यकताओं को परिभाषित करता है।

*एन 1337-3– *संरचनात्मक बियरिंग्स: इलास्टोमेरिक बियरिंग्स*: ब्रिज अनुप्रयोगों के लिए डिज़ाइन समीकरण और सामग्री सीमाएं निर्दिष्ट करता है।

* AASHTO LRFD ब्रिज डिज़ाइन विशिष्टताएँ- अमेरिकी मानक शासनसंरचनात्मक असरडिजाइन और परीक्षण.

* एएसटीएम डी4014/एम251- के लिए भौतिक संपत्ति और परीक्षण आवश्यकताएँ प्रदान करता हैइलास्टोमेरिक बियरिंग्स.

* जेआईएस ए 6410 और एमएलआईटी/बीसीजे दिशानिर्देश-विनियमित करेंभूकंपीय अलगाव प्रणालीऔर जापान में अनुमोदन प्रक्रियाएँ।

* आईएसओ 22762 श्रृंखला- परीक्षण प्रक्रियाओं में सामंजस्य स्थापित करने वाले अंतर्राष्ट्रीय मानकइलास्टोमेरिक आइसोलेटर्सऔरलेमिनेटेड बियरिंग्स.
प्रत्येक मानक यांत्रिक विश्वसनीयता, दीर्घकालिक स्थायित्व और सामग्री ट्रेसबिलिटी पर जोर देता है। यूरोपीय निर्माताओं को निर्माण उत्पाद विनियमन (सीपीआर) (ईयू 305/2011) के तहत सीई मार्किंग के माध्यम से अनुरूपता प्रदर्शित करनी होगी।

परीक्षण डिज़ाइन के इरादे और प्रदर्शन की निरंतरता का अनुपालन सुनिश्चित करता है। प्रमुख परीक्षण श्रेणियों में शामिल हैं:

1. सामग्री संपत्ति परीक्षण- तन्यता, बढ़ाव, कठोरता, ओजोन प्रतिरोध और संपीड़न सेट (आईएसओ 37, आईएसओ 815)।
2. प्रोटोटाइप परीक्षण- डिज़ाइन की कठोरता, नमी और भार क्षमता को मान्य करने के लिए पूर्ण पैमाने की इकाइयों पर आयोजित किया गया।
3. टाइप टेस्ट- EN 15129 और ISO 22762 के अनुरूपता की पुष्टि करने के लिए प्रति डिज़ाइन एक बार प्रदर्शन किया गया।
4. नियमित उत्पादन परीक्षण- कतरनी कठोरता, कठोरता और दृश्य निरीक्षण शामिल करें।
5. उम्र बढ़ना और पर्यावरणीय प्रतिरोध- तापमान चक्रण, ओजोन और यूवी विकिरण के संपर्क में आने के बाद प्रदर्शन का मूल्यांकन करें।
निर्माताओं को लगातार उत्पाद प्रदर्शन बनाए रखने के लिए आईएसओ 9001 या समकक्ष गुणवत्ता प्रणालियों के तहत फैक्टरी उत्पादन नियंत्रण (एफपीसी) लागू करना होगा।

(ए) सीई/सीपीआर और ईटीए प्रमाणन (यूरोप)
निर्माण उत्पाद विनियमन (सीपीआर) ईयू नंबर . 305/2011 के तहत,इलास्टोमेरिक आइसोलेटर्सऔर यूरोपीय संघ में विपणन किए गए बियरिंग्स पर सीई मार्किंग होनी चाहिए। सीई अनुपालन आवश्यक प्रदर्शन आवश्यकताओं के अनुरूप दर्शाता है: यांत्रिक प्रतिरोध, उपयोग में सुरक्षा, स्थायित्व और पर्यावरणीय स्थिरता।
सामंजस्यपूर्ण मानक उपलब्ध नहीं होने पर निर्माताओं को ईटीए (यूरोपीय तकनीकी मूल्यांकन) प्राप्त करना होगा।
इलास्टोमेरिक आइसोलेटर्स के लिए, प्रासंगिक ईएडी में शामिल हैं:
- ईएडी 200021-00-0106 -इलास्टोमेरिक आइसोलेटर्स
- ईएडी 200022-00-0106 -स्लाइडिंग आइसोलेटर्स
- ईएडी 200023-00-0106 -हाइब्रिड भूकंपीय उपकरण
एक बार ईटीए जारी होने के बाद, निर्माता एक अधिसूचित निकाय द्वारा फैक्टरी उत्पादन नियंत्रण (एफपीसी) और तीसरे पक्ष के मूल्यांकन से गुजरता है, जिससे सीई अंकन होता है।
(बी) एएएसएचटीओ और एफएचडब्ल्यूए प्रमाणन (संयुक्त राज्य अमेरिका)
संयुक्त राज्य अमेरिका में,इलास्टोमेरिक बियरिंग्स और आइसोलेटर्सAASHTO LRFD ब्रिज डिज़ाइन विशिष्टताओं और AASHTO गाइड विशिष्टताओं का पालन करेंभूकंपीय अलगाव डिजाइन. परीक्षण और योग्यता की समीक्षा अक्सर संघीय राजमार्ग प्रशासन (एफएचडब्ल्यूए) या राज्य परिवहन विभाग द्वारा की जाती है।
गुणवत्ता प्रमाणन में आमतौर पर शामिल हैं: - AASHTO M251 / ASTM D4014इलास्टोमेरिक बियरिंग्स- AASHTO T223 और T222 के तहत प्रोटोटाइप और उत्पादन परीक्षण
(सी) एमएलआईटी और बीसीजे प्रमाणन (जापान)
भूमि, बुनियादी ढांचा, परिवहन और पर्यटन मंत्रालय (एमएलआईटी) और जापान का बिल्डिंग सेंटर (बीसीजे) मंजूरी देते हैंभूकंपीय अलगाव उपकरणगतिशील परीक्षणों के बाद बहु-दिशात्मक लोडिंग के तहत सहनशक्ति और स्थिरता प्रदर्शित की गई। जापान के मानक जीवनचक्र निगरानी और पता लगाने की क्षमता पर जोर देते हैं।

दीर्घकालिक प्रदर्शन सुनिश्चित करने के लिए उचित स्थापना आवश्यक है।

प्रमुख सिफ़ारिशों में शामिल हैं:
* सतह तैयार करना: बियरिंग सीटें समतल, चिकनी और धूल या मलबे से मुक्त होनी चाहिए।
* संरेखण:विलक्षण लोडिंग को रोकने के लिए बियरिंग्स को समान संपर्क दबाव के तहत स्थापित किया जाना चाहिए।
* एंकरेज:के लिएभूकंपीय आइसोलेटर्स, उत्थान या फिसलन का विरोध करने के लिए यांत्रिक अवरोध या डॉवेल की आवश्यकता हो सकती है।
* सुरक्षा:यूवी या ओजोन के संपर्क में आने वाले बियरिंग्स को सुरक्षात्मक कोटिंग्स या हाउसिंग का उपयोग करके परिरक्षित किया जाना चाहिए।
* रखरखाव:रबर के टूटने, उभार या स्टील के क्षरण की जांच के लिए हर 3-5 साल में नियमित निरीक्षण की सिफारिश की जाती है।
* प्रतिस्थापन:लोड इतिहास और पर्यावरणीय जोखिम के आधार पर बियरिंग्स को 30-50 वर्षों के बाद प्रतिस्थापन की आवश्यकता हो सकती है।

हाल के अनुसंधान और औद्योगिक विकास ने उन्नत सामग्री और डिजिटल उपकरण पेश किए हैं:
* नैनो-प्रबलित रबर:ग्राफीन और सिलिका नैनोकण ताकत बढ़ाते हैं और रेंगना कम करते हैं।
* फ़ाइबर-प्रबलित इलास्टोमर्स:दिशात्मक कठोरता और थकान प्रतिरोध प्रदान करें।
* स्मार्ट बियरिंग्स:वास्तविक समय तनाव और तापमान की निगरानी के लिए एंबेडेड सेंसर।
* पुनर्चक्रण योग्य इलास्टोमर्स:जैव आधारित पॉलिमर और टिकाऊ उत्पादन कार्बन पदचिह्न को कम करते हैं।
* 3डी परिमित तत्व सिमुलेशन:कतरनी व्यवहार और दीर्घकालिक विरूपण की सटीक भविष्यवाणी सक्षम करता है।
* एआई पूर्वानुमानित रखरखाव:मशीन लर्निंग मॉडल गिरावट की प्रवृत्ति का पूर्वानुमान लगाने के लिए सेंसर डेटा का विश्लेषण करते हैं।

ये नवाचार बुद्धिमान और टिकाऊ संरचनात्मक सुरक्षा प्रणालियों की ओर परिवर्तन का प्रतीक हैं।

चयन भूकंपीय मांग, अधिरचना की कठोरता और अपेक्षित विस्थापन पर निर्भर करता है।
EN 15129 और AASHTO LRFD जैसे डिज़ाइन कोड मौलिक अवधि विस्तार और डंपिंग आवश्यकताओं के आधार पर आइसोलेटर चयन के लिए मानदंड प्रदान करते हैं।

का भविष्यइलास्टोमेरिक आइसोलेटर्सबुद्धिमान डिजाइन, स्थिरता और वैश्विक सामंजस्य में निहित है। उभरते रुझानों में शामिल हैं:
* वास्तविक समय में संरचनात्मक प्रतिक्रिया की निगरानी के लिए डिजिटल जुड़वाँ का एकीकरण।
* AI आधारित अनुकूलन का उपयोगअलगाव प्रणाली डिजाइन.
* कार्बन उत्सर्जन को कम करने के लिए हरित रबर प्रौद्योगिकियों को अपनाना।
* एकीकृत प्रमाणन के लिए EN, AASHTO और ISO मानकों का सामंजस्य।

चूँकि वैश्विक बुनियादी ढांचे का लचीलापन एक प्रमुख प्राथमिकता बन गया है,इलास्टोमेरिक आइसोलेटर्ससुरक्षा और स्थिरता दोनों सुनिश्चित करने में महत्वपूर्ण भूमिका निभाना जारी रखेगा।

इलास्टोमेरिक आइसोलेटर्स और बियरिंग्सआधुनिक बुनियादी ढांचे के लिए महत्वपूर्ण घटक हैं, जो विभिन्न लोडिंग स्थितियों के तहत लचीलापन, नमी और दीर्घकालिक स्थिरता प्रदान करते हैं। उनकी प्रभावशीलता अंतरराष्ट्रीय मानकों के कड़ाई से पालन, गुणवत्तापूर्ण निर्माण और उचित स्थापना पर निर्भर करती है।
सामग्री विज्ञान और डिजिटल निगरानी में चल रहे नवाचार भूकंपीय लचीलापन और जीवनचक्र दक्षता सुनिश्चित करने में उनकी भूमिका को और बढ़ाएंगे।

संदर्भ

1. EN 15129:2018 -भूकंपरोधी उपकरण
2.एन 1337-3 -संरचनात्मक बियरिंग्स: इलास्टोमेरिक बियरिंग्स
3. आईएसओ 22762 श्रृंखला -इलास्टोमेरिक भूकंपीय-आइसोलेशन बियरिंग्स
4. AASHTO LRFD ब्रिज डिज़ाइन विशिष्टताएँ
5. AASHTO M251 - सादा औरलैमिनेटेड इलास्टोमेरिक बियरिंग्स
6. एएसटीएम डी4014 - सादे और के लिए मानक विशिष्टतालेमिनेटेड बियरिंग्स
7. JIS K6410 आईएनजी विधि के लिएरबर बियरिंग्स
8. एमएलआईटी/बीसीजे के लिए अनुमोदन दिशानिर्देशभूकंपीय अलगाव प्रणाली
9. ईएडी 200021-00-0106 और ईएडी 200023-00-0106 - यूरोपीय मूल्यांकन दस्तावेज़इलास्टोमेरिक और भूकंपीय उपकरण
